Komponen-komponen Total Station dapat dibagi menjadi dua kategori besar: Bagian Mekanik/Optik (Theodolite) dan Bagian Elektronik (EDM & Pemrosesan Data).
1. Bagian Mekanik dan Optik (Inti Theodolite)
| Komponen | Fungsi Utama | Detail Informatif |
| Teleskop (Telescope) | Membidik dan memfokuskan pada target. | Terdiri dari lensa objektif, lensa mata, dan retikel (benang silang). Dilengkapi dengan sekrup penjepit vertikal dan sekrup gerak halus vertikal untuk pergerakan yang presisi. |
| Penyangga Vertikal (Standards/Yoke) | Menopang teleskop, memungkinkannya berputar pada sumbu horizontal (sumbu Trunnion). | Sumbu Horizontal ini sangat penting karena memastikan pengukuran sudut vertikal yang akurat. |
| Sistem Penyeimbang (Leveling System) | Untuk mengatur kedudukan instrumen agar sumbu tegak lurus (Sumbu Vertikal) benar-benar vertikal. | Terdiri dari Nivo Kotak (Circular Bubble) untuk leveling kasar, dan Nivo Tabung Elektronik (Electronic Level) atau nivo panjang untuk leveling yang sangat halus dan akurat, dibantu oleh sekrup leveling pada tribrach. |
| Tribrach | Dasar yang menstabilkan instrumen di atas tripod. | Menyediakan tiga sekrup leveling untuk menyeimbangkan instrumen secara horizontal sebelum pengukuran dimulai. |
2. Bagian Elektronik dan Pemrosesan Data
| Komponen | Fungsi Utama | Detail Informatif |
| Pengukur Jarak Elektronik (EDM) | Mengukur jarak miring dari instrumen ke target. | Menggunakan gelombang elektromagnetik (biasanya laser atau inframerah) yang dipancarkan dan dipantulkan oleh prisma. Perhitungan jarak didasarkan pada waktu tempuh gelombang atau perubahan fase. |
| Pengukur Sudut Elektronik | Mengukur sudut horizontal dan vertikal secara otomatis. | Menggunakan Encoder Optik (piringan kaca atau plastik dengan garis-garis sangat halus) yang dibaca oleh sensor elektronik. Ini menggantikan piringan lingkaran berskala manual pada theodolite konvensional. |
| Mikroprosesor & Memori Internal | Otak instrumen yang mengolah data dan menjalankan perangkat lunak. | Mengkonversi sudut dan jarak miring menjadi koordinat 3D (X, Y, Z), melakukan koreksi atmosfer, dan menyimpan ribuan data pengukuran. |
| Papan Tombol & Layar Tampilan (Keypad & Display) | Antarmuka pengguna untuk memasukkan data (seperti tinggi instrumen, suhu, tekanan) dan menampilkan hasil pengukuran secara real-time. | Model modern memiliki layar sentuh berwarna dan keyboard alfanumerik yang lengkap. |
Aksesori Esensial
Untuk Total Station berfungsi optimal, diperlukan beberapa aksesori penting:
Prisma Reflektor (Prism Reflector): Digunakan sebagai target untuk EDM. Fungsinya memantulkan sinyal laser kembali ke Total Station dengan kerugian energi minimal, memastikan jarak yang diukur akurat. Prisma ini dipasang pada tiang (prism pole) di atas titik yang diukur.
Tripod: Alas yang kokoh dan stabil untuk menopang Total Station dan memastikan instrumen tetap diam selama survei.
Baterai: Sumber daya listrik yang dapat diisi ulang untuk menggerakkan EDM, encoder elektronik, dan mikroprosesor.
Total Station adalah instrumen optik/elektronik serbaguna yang digunakan dalam survei dan konstruksi untuk pengukuran sudut horizontal dan vertikal, jarak miring, dan koordinat. Kemampuannya yang presisi dan efisien menjadikannya alat yang sangat diperlukan dalam berbagai proyek. Untuk memahami cara kerja Total Station, penting untuk mengetahui komponen-komponen utamanya.

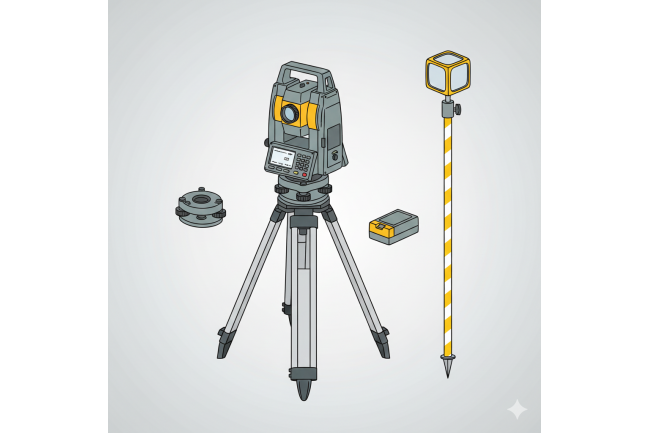

Berikut adalah penjelasan mengenai komponen-komponen utama pada Total Station:
Tribrach (Tripod Adaptor) Tribrach adalah dasar yang menghubungkan Total Station ke tripod. Komponen ini memiliki tiga sekrup leveling yang digunakan untuk menyeimbangkan instrumen secara horizontal. Kestabilan dan ketepatan leveling tribrach sangat krusial untuk akurasi pengukuran.
Unit Utama (Main Unit) Ini adalah bagian inti dari Total Station yang menampung sebagian besar komponen elektronik dan optik. Unit utama mencakup:
Teleskop: Digunakan untuk membidik target. Teleskop modern dilengkapi dengan optik berkualitas tinggi dan retikel yang dapat diterangi.
Papan Tombol dan Layar Tampilan (Keypad and Display Screen): Digunakan untuk memasukkan data, melihat hasil pengukuran, dan mengoperasikan berbagai fungsi instrumen. Layar biasanya grafis dan dapat menampilkan informasi kompleks.
Pengukur Sudut Elektronik (Electronic Angle Measurement System): Sistem ini secara otomatis mengukur sudut horizontal dan vertikal dengan presisi tinggi, seringkali menggunakan sensor optik atau encoder.
Pengukur Jarak Elektronik (Electronic Distance Measurement - EDM): Komponen ini memancarkan sinar inframerah atau laser ke prisma reflektor dan mengukur waktu yang dibutuhkan sinar untuk kembali, sehingga dapat menghitung jarak.
Baterai Total Station adalah perangkat elektronik yang membutuhkan daya. Baterai (biasanya jenis Lithium-ion yang dapat diisi ulang) menyediakan daya untuk semua fungsi elektronik instrumen, termasuk EDM, sistem pengukuran sudut, layar, dan prosesor internal.
Prisma Reflektor (Prism Reflector) Meskipun bukan bagian dari unit Total Station itu sendiri, prisma reflektor adalah aksesori esensial. Prisma ini dipasang pada tiang (prism pole) dan ditempatkan pada titik yang ingin diukur. Fungsi prisma adalah memantulkan kembali sinar dari EDM Total Station dengan sangat akurat, memastikan pengukuran jarak yang presisi.
Tripod Tripod adalah kaki penyangga yang kokoh dan stabil untuk Total Station. Terdiri dari tiga kaki yang dapat diperpanjang dan dikunci, tripod memastikan instrumen tetap stabil dan tidak bergeser selama pengukuran. Kestabilan tripod sangat penting untuk menjaga akurasi leveling dan orientasi Total Station.
